在現代電子工業的精密生態系統中,元器件的微型化、集成化與高頻化趨勢愈發明顯,這如同打開了潘多拉魔盒,釋放出兩大隱形殺手:電磁干擾(EMI)與靜電放電(ESD)。它們能在無形中導致信號失真、數據錯亂,甚至永久性燒毀昂貴的芯片。在這一背景下,PET雙面鍍鋁薄膜作為一種看似簡單卻功能強大的電子防護材料,其戰略價值日益凸顯。它不再僅僅是包裝材料,而是保障電子產品從生產、存儲到運輸全過程安全性的關鍵“盔甲”。要真正發揮其效用,我們必須深入理解其在電子防護領域扮演的關鍵角色,并掌握一套科學的選型方法論。

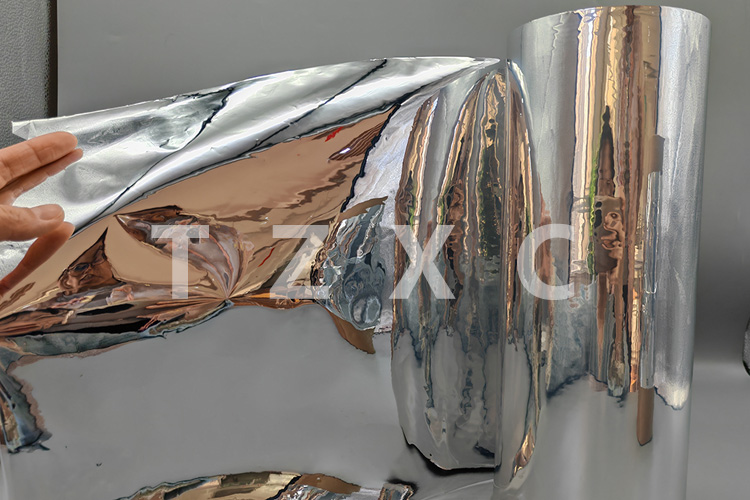

首先,我們來解析PET雙面鍍鋁薄膜的核心防護機理。它的結構看似簡單——在優質的PET(聚酯)薄膜基材上下兩面,通過真空蒸鍍技術覆蓋一層致密的鋁層。PET基材提供了優異的機械強度、尺寸穩定性和耐熱性,是整個結構的骨架。而那層薄薄的鋁,則是實現防護功能的靈魂所在。當電磁波試圖穿透時,這層高導電性的鋁層會將大部分電磁波反射回去,同時吸收掉剩余的能量,從而有效阻斷外部干擾對內部敏感電路的影響,也防止設備自身的輻射泄漏。同樣,當物體表面積累靜電荷時,導電的鋁層能迅速將這些電荷均勻分布并引導至接地端,避免電荷在局部聚集形成高電位放電,這就是其卓越的防靜電原理。雙面鍍鋁的設計更是提供了無死角的全方位防護,無論威脅來自何方,都能構建起一道可靠的電磁與靜電屏障。
理解了其關鍵作用,下一個更為實際的問題便是:如何在紛繁的市場中,為您的具體應用選擇到最合適的PET雙面鍍鋁薄膜?選型的第一個核心要點,便是關注鍍鋁層的厚度與均勻性。鋁層的厚度直接決定了其屏蔽效能(通常以分貝dB表示)和表面電阻率。厚度越厚,屏蔽效果越好,導電性越強,但成本也會相應增加,且柔韌性會有所下降。更重要的是均勻性,如果鍍層不均,存在針孔或薄弱點,那么整個防護體系就會從這些“蟻穴”處崩潰。因此,在選型時,不能只聽信供應商的口頭承諾,必須要求其提供權威的第三方檢測報告,明確標示在特定頻率下的屏蔽效能值和表面電阻率范圍,確保其性能滿足您的產品防護等級要求。
不過僅僅關注鋁層是遠遠不夠的,PET基材的質量同樣是決定最終成敗的關鍵。一個優質的PET基材,應具備高純度、高平整度和良好的物理性能?;牡暮穸葧绊懕∧さ恼w挺度與耐穿刺性,而其表面處理工藝則直接關系到鋁層的附著力。如果附著力不佳,在后續的模切、彎折或?qū)訅杭庸み^程中,鋁層就可能出現脫落、龜裂,導致防護失效。此外,對于需要經受高溫焊接工藝的應用場景,PET基材的耐溫等級也必須納入考量。因此,一個負責任的供應商,會向您詳細說明其PET基材的來源、規格以及與鋁層的結合工藝,甚至可以提供樣品進行耐彎折、高低溫循環等可靠性測試,讓您對材料的長期穩定性有充分的信心。
為電子防護選擇PET雙面鍍鋁薄膜,是一項需要綜合平衡技術性能與成本效益的精細化工作。它要求決策者不能僅僅將其視為一種標準化的工業輔料,而應看作是影響最終產品可靠性的核心部件。從評估鋁層的屏蔽效能,到審視PET基材的物理強度與工藝兼容性,每一個環節都至關重要。在TOB的采購實踐中,與一個能夠提供完整技術數據、深刻理解電子行業痛點、并能配合您進行定制化測試的專業供應商建立合作,其價值遠超單純的價格比較。最終,正確的選型不僅是對單個元器件的保護,更是對整個產品品牌聲譽和市場競爭力的重要投資。
